een verrot chassis van smv 12 uit 68

johan

Nieuwe Gebruiker
#1

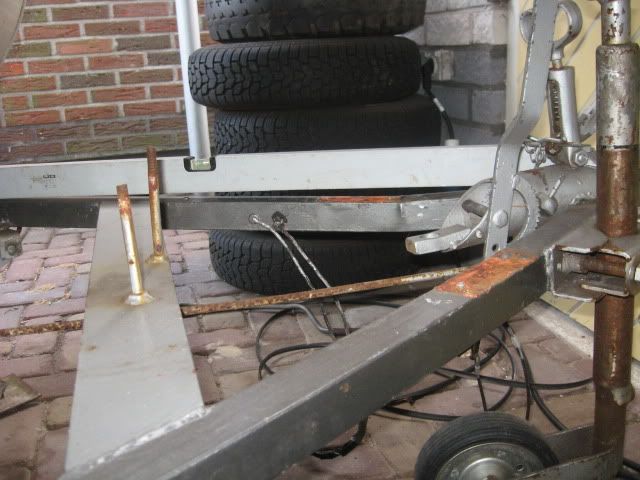

vandaag viel mij op dat de dissel verbogen was, en niet een beetje ook.
hier ga ik niet mee rijden.

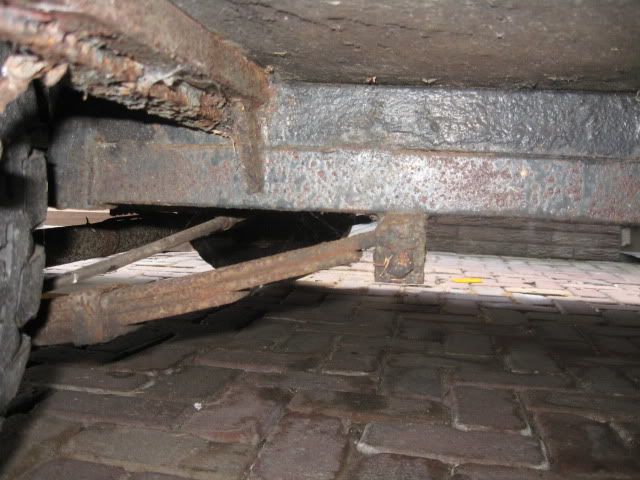

weet iemand of dit chassis origineel is, met die 2 stalen balkjes van 4 bij 4 cm op elkaar ?

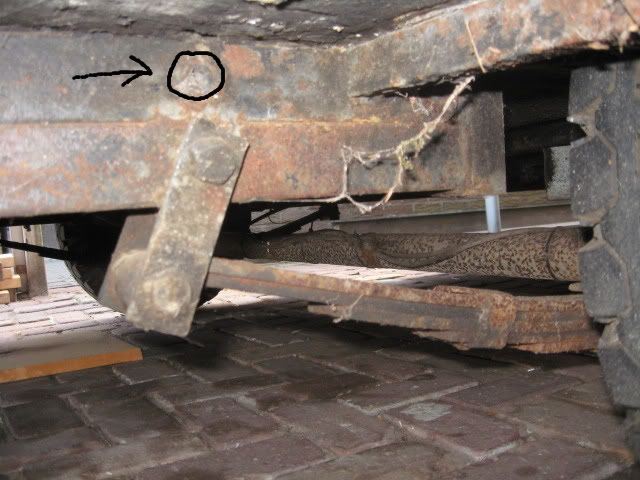

want als ik die foto bekijk lijkt het wel of de bladveer bevestiging eerst op het bovenste balkje zat.
het lijkt er dus op dat er ook een nieuw chassis onder de caravan moet.
maar goed dit lijk mij minder werk dan dit chassis restaureren en ontroesten,

ik hoor graag van jullie,







smvedo

Nieuwe Gebruiker
#2
johan zei:
vandaag viel mij op dat de dissel verbogen was, en niet een beetje ook.
hier ga ik niet mee rijden.
weet iemand of dit chassis origineel is, met die 2 stalen balkjes van 4 bij 4 cm op elkaar ?
want als ik die foto bekijk lijkt het wel of de bladveer bevestiging eerst op het bovenste balkje zat.
het lijkt er dus op dat er ook een nieuw chassis onder de caravan moet.
maar goed dit lijk mij minder werk dan dit chassis restaureren en ontroesten,

ik hoor graag van jullie,







smvedo

Nieuwe Gebruiker
#3
hij lijkt opgelapt met extra balkjes hé.
d'r stond iemand in het forum die zijn 'onderdelen' smv weg deed.
misschien het onderstel iets voor jou?

succes
edo


johan

Nieuwe Gebruiker
#4
het klopt de bovenste balk is verot, en er is een tweede balk onder gelast.
maar ik ben er al over uit, er komt een nieuw chassis onder, kost ongeveer 100 euro aan materiaal eztra.
ik ben er nog niet over uit of er koker profiel onder komt van 6 bij 4 en 2 mm dik, of 4 bij 4 .
weet iemand toevallig de wand dikte van die balkjes die er onder zitten ?

groeten johan.


johan

Nieuwe Gebruiker
#5
het word dus een nieuw schassis .
de dissel word 40 bij 40 en 3 mm dik, en onder de caravan 4 bij 4 en 2 mm dik,
en de tussen balkjes 25 bij 25 en 2 mm dik.
door onder de caravan 40 bij 40 bij 2 mm te gebruken bespaar je tegen over de 3 mm dikke koker 7 kilo.


johan

Nieuwe Gebruiker
#7
het schassis is gelast, en ligt bij de verzinkerij.
ook alle kleine onderdelen zijn ontlakt en worden verzonken.

wat zal dat straks mooi werk zijn om alles weer te monteren, en te bedraden.


johan

Nieuwe Gebruiker
#9
cxfanatic zei:
Maak er eens een verhaal over voor de SMVBabbels!

ja dat zou wel leuk zijn, maar dan is het mischien eerst handig om lid te worden.
maar dat zit er momenteel nog niet in,
het geld wil hier wel op,


johan

Nieuwe Gebruiker
#10
yes yes yes.

het schassis is klaar in ligt in de garage, klaar om afgemonteerd te worden.
een mooi klusje morgen.
zal morgen eens wat foto,s posten.


cxfanatic

Nieuwe Gebruiker
#12
johan zei:
cxfanatic zei:
Maak er eens een verhaal over voor de SMVBabbels!

ja dat zou wel leuk zijn, maar dan is het mischien eerst handig om lid te worden.
maar dat zit er momenteel nog niet in,
het geld wil hier wel op,
Nou ja, dat komt dan vanzelf wel een keer. Lidmaatschap is overigens maar 25 euro per jaar.


johan

Nieuwe Gebruiker
#13
zo.
vandaag de hele dag aan het monteren geweest, lekker binnen bij de kachel.
tot nu toe past alles.
wanneer het een beetje mee zit kan het schassis er volgende week zaterdag weer onder.
teminste als de plaat alluminium op tijd komt waar ik de wielkasten van moet maken.







qc1500

Nieuwe Gebruiker
#14
Ziet er weer super uit! Het wordt echt een topper! Ik zal binnenkort ook eens wat foto´s van mn project maken, maar dat stelt niks voor met wat ik hier zie.


Chief

Nieuwe Gebruiker
#15
Zit er nou nog iets origineels (ouds) aan je SMV of is inmiddels alles vernieuwd?
Ik ben "Ambulance" met zijn 10 aan het helpen en als die zowat op orde is willen we de 12 van mij aanpakken maar als ik jouw foto's zie durf ik er niet aan te beginnen.... geweldig project dat van jou, petje af!


cxfanatic

Nieuwe Gebruiker
#16
Inderdaad zichtbaar puik werk! Ik vind het fantastisch dat mensen zo verregaand met hun SMV bezig zijn en hem voor de toekomst conserveren.


johan

Nieuwe Gebruiker
#17
bedankt voor de complimenten.

het loopt soms als het loopt.
je koopt een caravan, en je denkt alleen de vloer te renoveren ,
en dan snel nog ff in de herfst vakantie er mee weg
maar het liep een beetje uit de hand
en dan is het soms maar goed dat het schassis zo slecht is,
dan is de enigste oplossing een nieuwe lassen.

maar had ik dit van te voren geweten, dan had ik het niet gedaan.
maar nu ik in het project zit, ben ik er erg blij mee .
maar echt alle vrije tijd zit er in, soms een beetje te veel.
maar ik hoop dat het wat rustiger word als hij op het schassis staat, en ik met de binnenkant bezig mag.
hout ligt mij meer.


johan

Nieuwe Gebruiker
#18
het project staat even stil.

het wachten is op nieuwe lagers, bussen voor de bladveren en ophanging,
en nieuwe remmerij .


johan

Nieuwe Gebruiker
#19
het duurde even, maar eindelijk is het schassis klaar.
nieuwe lagers, nieuwe remmerij met magneet, en nieuwe bussen in de bladveren.
komende week nieuwe wielkasten maken, en dan kan als het mee zit zaterdag het schassis er weer onder.


als je goed kijkt, kan je de datum zien.


verstevigd hoekje.


achterkant van de ankerplaat, 2 draden gaan er naar de magneet, 1 rechtstreeks van af de min, en 1 stuurdraad van af de rem unit


nieuwe ankerplaat met remvoeringen en ovale magneet


de remmerij testen.


ambulance

Nieuwe Gebruiker
#20
Ik heb nog nieuwe ogen (29jaar) maar kan het niet lezen, wel zien en ben geen analfabeet.

Een knap staaltje :lol: werk, zet je neer.
